Sobre la medida de la gráfica del tótem: nos indicaste 1250×300 cm. Las fotos con medida en terreno muestran 125×300 cm, y esa proporción (0,42) coincide con el archivo de la gráfica actual del cliente (1136×2600 px → 0,44). Desarrollamos toda la propuesta sobre 125×300 cm por ser lo verificable en ambas fuentes — avísanos si el metraje real es otro y ajustamos la estructura completa, porque cambia por completo el sistema constructivo.
Por qué no seguir en tela PVC

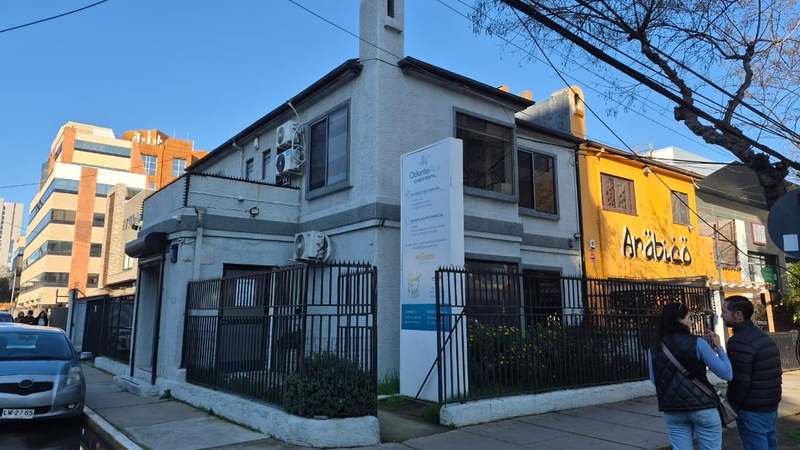

Se ve en la propia foto de terreno: el tótem actual es un panel angosto de tela PVC tensada sobre marco metálico, a plena exposición solar en las dos caras que dan a la calle. Es el mismo problema que describís — se decolora y deja de representar a la clínica — y es un problema del material, no del diseño gráfico que tiene hoy.
Lo que ya se ve comprometido hoy
- La gráfica es la propia superficie expuesta al sol — no hay nada que la proteja de la radiación directa.
- El panel es angosto (125 cm) frente a una fachada blanca de dos pisos: compite poco por atención a distancia.
- El vecino inmediato ("Arábico", fachada amarilla) tiene más peso visual en la esquina que la clínica.
- De noche no hay evidencia de iluminación propia en el tótem actual — a esa hora la clínica desaparece de la esquina.

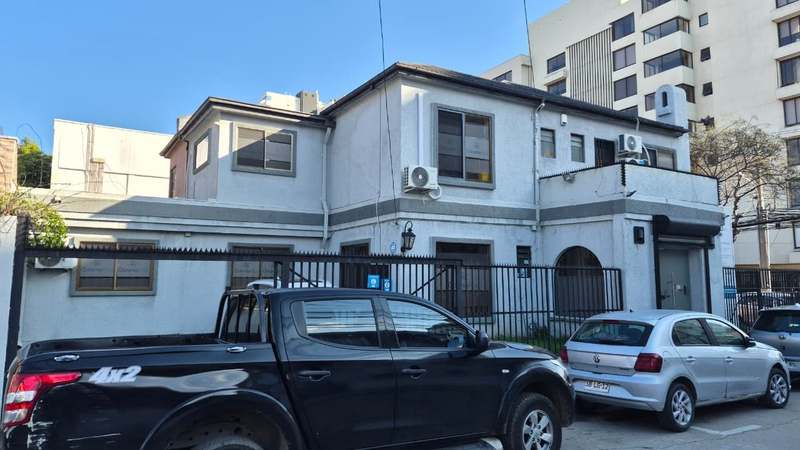

Emplazamiento
Esquina de alto flujo, con condicionantes reales que determinan qué sistema constructivo conviene en cada pieza.
- Esquina con dos frentes activos: la calle principal (más flujo, estacionamientos) y la lateral, con señal de "prohibido girar a la derecha" — ambas son direcciones de lectura del tótem.
- Cableado aéreo cruza justo por la esquina (visible en las fotos laterales): condiciona la altura máxima real de cualquier pieza que se instale ahí, más allá de lo que se vea bien en un mockup.
- Reja perimetral de lanza negra delimita dónde se puede anclar — al ras de la reja o empotrado en el antejardín, no sobre la vereda pública.
- La fachada será remodelada en wall panel símil madera — esto es información de diseño, no solo de obra: el tono de esa madera decide qué técnica de iluminación rinde mejor (ver sección 05).
Las dos piezas

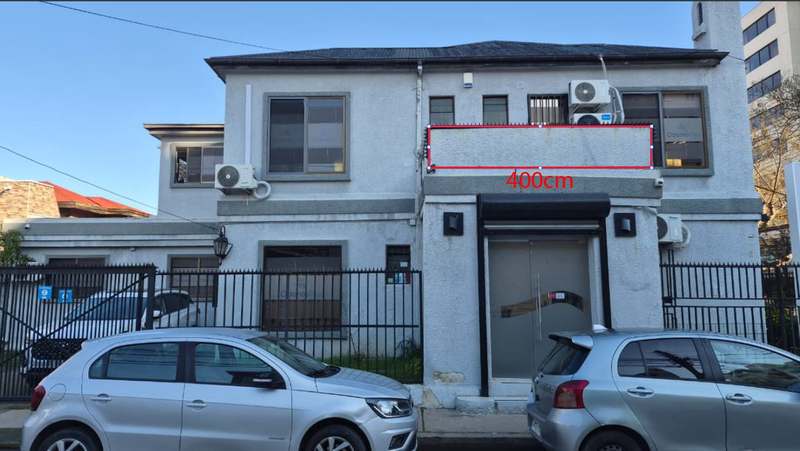

Medidas consolidadas desde las fotos con anotación en terreno. Todo lo marcado "a confirmar" se verifica en la visita de medición antes de cerrar fabricación.
Tótem de acceso
Remate superior
Alternativas de recubrimiento · Pieza 01, el tótem
El tótem se lee de cerca y a nivel de vista — es exactamente la condición en la que un acabado premium con relieve o halo se aprecia mejor, y no la que tenías hoy con la tela PVC. Por eso la comparación parte del problema actual y termina en una combinación de materiales, no en una sola pieza plana.
- Es el problema que nos pediste resolver, no una opción a mantener.
- Sirve solo como referencia de contraste para las otras dos.
- El color va en el aluminio: no hay tinta expuesta al sol.
- Base estructural más rígida — sirve también para la pieza 02.
- Lectura plana de día; el relieve no se aprecia frontal.
- Es exactamente la distancia y altura de lectura en la que este sistema se luce (a nivel de vista, de cerca).
- Combina con el wall panel símil madera de la remodelación — el halo se ve mejor sobre tonos claros.
- Terminación premium: es la que "se nota que tiene diseño detrás".
- Más piezas y puntos de montaje que un panel calado único.

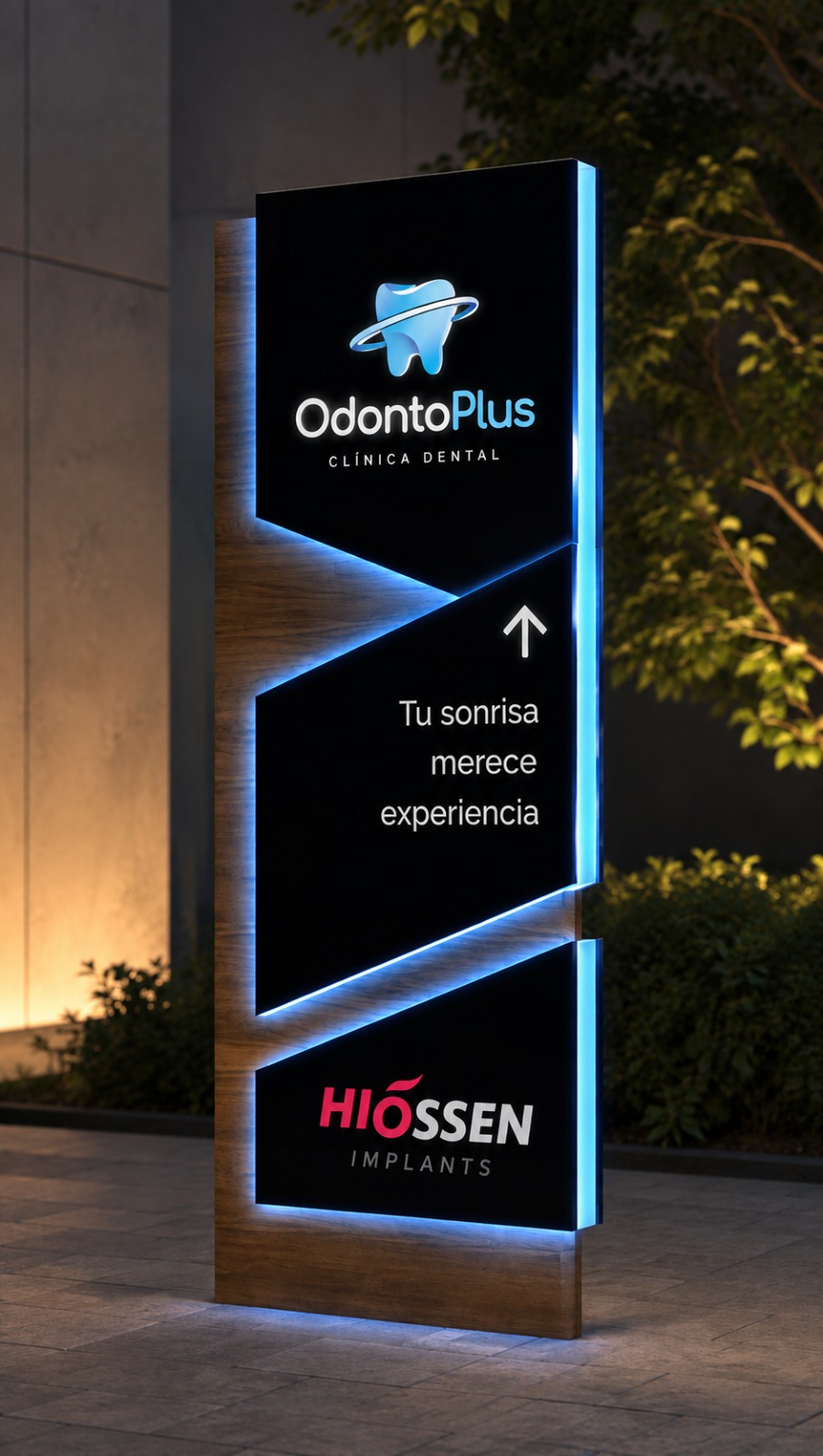

No hace falta elegir uno solo. El cuerpo del tótem — la superficie que soporta el clima — va en aluminio compuesto (alternativa 2): no se decolora, es la base económica y estructural. El nombre y el isotipo de OdontoPlus se montan por encima, separados, en acrílico retroiluminado (alternativa 3): son las piezas que de verdad tienen que verse premium de cerca. Es la misma lógica que ya usás en letras volumétricas del taller — acá se aplica sobre un tótem completo en vez de sobre un muro.
Alternativas de recubrimiento · Pieza 02, el remate superior
Acá la lógica se invierte respecto del tótem: el remate se lee desde más lejos y más abajo, no a nivel de vista. Es la misma condición que un letrero de remate de torre — el relieve y el halo se aprecian menos a esa distancia, y lo que gana es el contraste sólido.
Recomendación: aluminio compuesto calado, sobrio

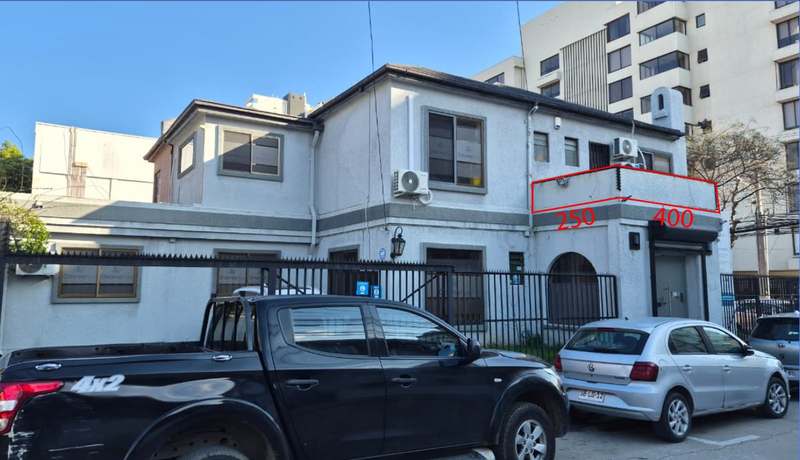

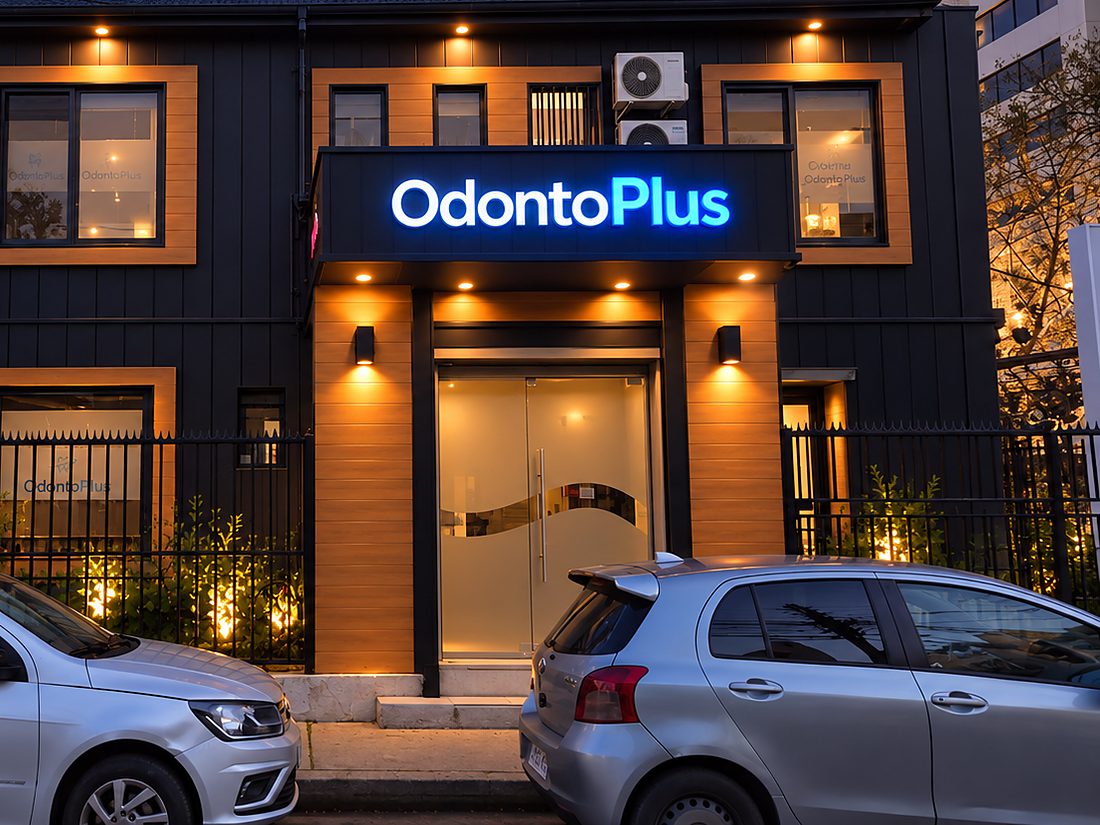

Panel en color sólido — blanco o el azul OdontoPlus — con el isotipo calado e iluminado únicamente en esa zona, igual que la alternativa 2 del tótem. Sobre las tres caras: la frontal (≈400 cm) lleva el isotipo; las laterales (≈250 cm) pueden quedar lisas en el mismo color, sin gráfica, para que el conjunto se lea como una pieza volumétrica y no como un cartel pegado.

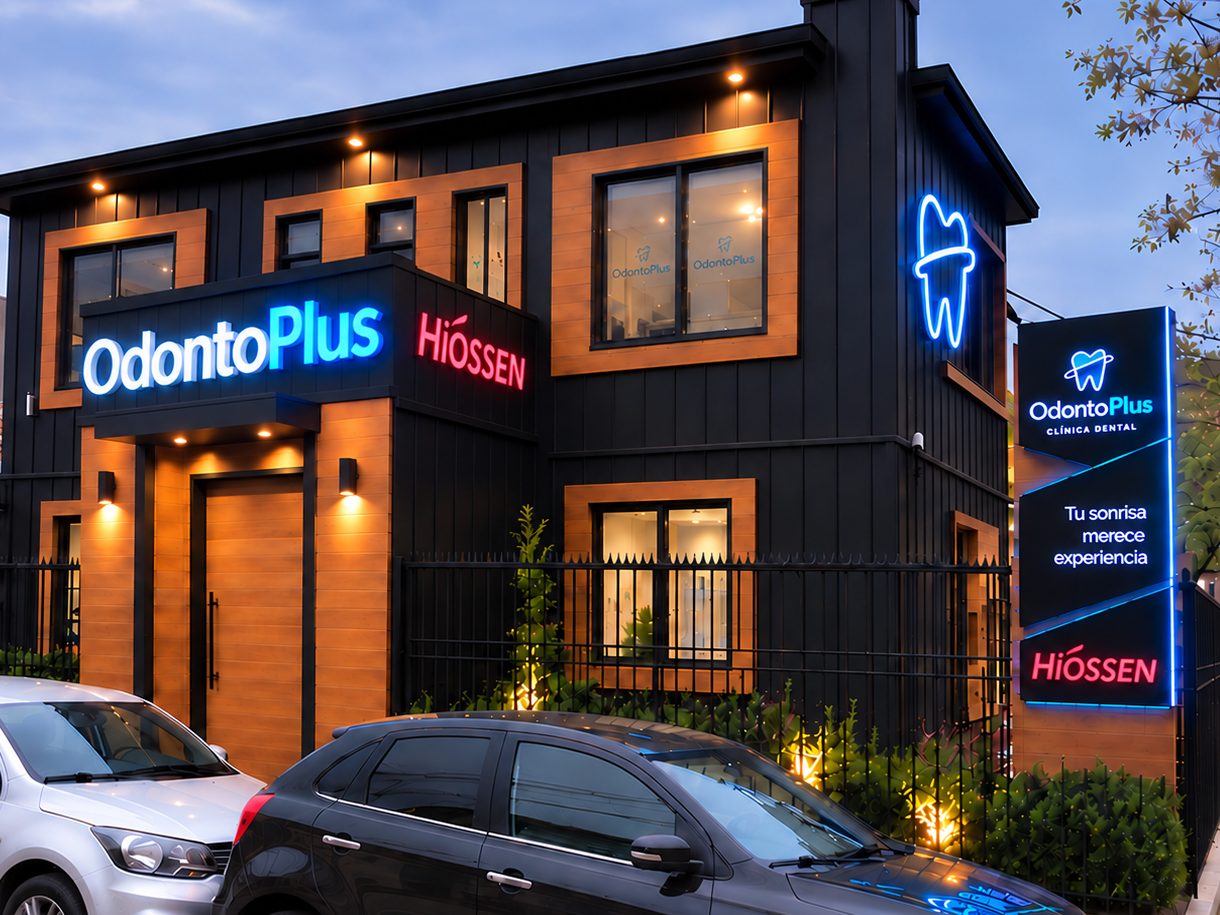

Usar la misma familia de materiales en ambas piezas (ACM como base en las dos) no es solo ahorro de proveedor: es lo que hace que el conjunto se lea como un sistema de señalética diseñado, y no como dos letreros distintos puestos en momentos distintos — que es justamente lo que nos pediste evitar.
Comparación técnica
Los rangos citados son de fichas de fabricante genéricas (no del proveedor final) — se cierran con la ficha técnica real al momento de cotizar cada material.
| Aspecto | PVC tensado | Aluminio compuesto (ACM) | Acrílico retroiluminado |
|---|---|---|---|
| Ubicación del color | Expuesto a la intemperie | En la masa del aluminio | En la masa del acrílico |
| Espesor típico en señalética | Lona banner | 3–4 mm | Cara 10–14 mm en paneles, letra sólida 25–30 mm |
| Estabilidad térmica | Baja — se deforma con calor | Alta — dilata ~2,4 mm/m cada 100°C | Media-alta según espesor |
| Resistencia UV del color | La tinta se decolora primero | Color de fábrica, muy estable | Estable; decae con la intensidad del LED, no con el sol |
| Efecto nocturno | Toda la cara ilumina pareja | Solo el isotipo, sobre fondo sólido | Halo cálido alrededor de cada pieza |
| Mejor distancia de lectura | Cualquiera, pero se ve "plano" | Media a larga | Corta — a nivel de vista |
| Mantenimiento | Recambio de tela cada 1–2 años | Muy bajo | Bajo — el LED es lo único que se interviene |
Recomendación
Aluminio compuesto como base + acrílico retroiluminado donde se lee de cerca
La misma pregunta — "cuánto cuesta volver a subir a intervenir esto" — que definió la recomendación del proyecto Vía Alberdi aplica acá: el aluminio compuesto es el material que más tiempo aguanta sin mantención en una esquina con exposición solar directa en dos caras.

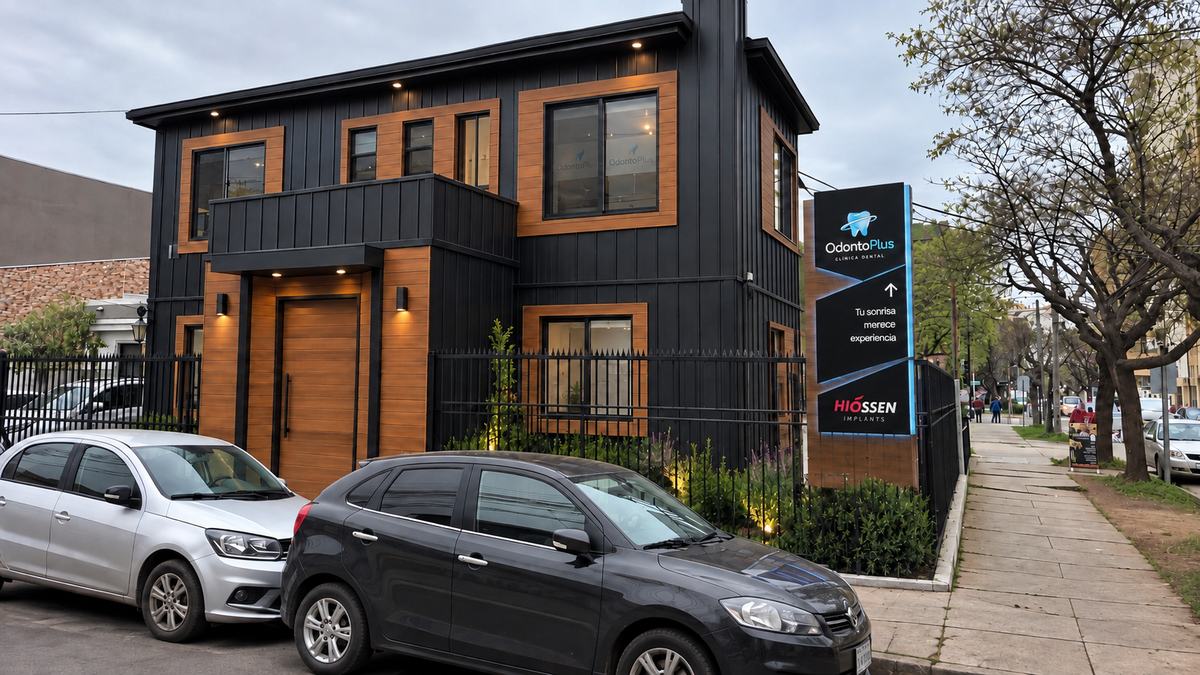

- El tótem se lee de cerca, a nivel de calle. Por eso ahí sí vale la pena pagar el acrílico retroiluminado para el nombre e isotipo — es donde el halo y el relieve se notan y se leen como "premium", que es literalmente lo que pediste.
- El remate se lee de lejos y desde abajo. Ahí el relieve se pierde con la distancia — la misma razón por la que en el proyecto de Vía Alberdi el sistema de letras separadas no se recomendó para la pieza en altura. Un panel calado sobrio en ACM rinde más por peso invertido.
- Usar ACM como base común en ambas piezas reduce proveedores, deja una sola línea de mantenimiento, y hace que el conjunto se lea coordinado — no dos letreros de distintas épocas.
Coordinar con la remodelación de fachada
El halo de un backlit se luce sobre tonos claros y pierde intensidad sobre madera oscura — es la misma conclusión a la que llegamos con el mismo sistema en el proyecto de letras de fachada de Vía Alberdi, sobre un wall panel real. Si el tótem y el remate van a convivir con la nueva fachada en wall panel símil madera, vale la pena pedirle al proveedor de la remodelación un tono claro / cálido (roble, pino, teca clara) en vez de un nogal oscuro — no cambia el precio del wall panel, y sí cambia cuánto rinde de noche la inversión en señalética.
Alcance
Incluye
- Diseño de detalle de ambas piezas
- Fabricación en taller (ACM + acrílico retroiluminado)
- Traslado e instalación
- Instalación eléctrica y puesta en marcha del LED
- Una visita de garantía sin costo el primer año
No incluye
- Permisos municipales y derechos de propaganda
- Declaración eléctrica SEC (TE-1)
- Verificación estructural firmada por ingeniero, si el anclaje real la exige
- El wall panel de la remodelación de fachada (es de la obra, no de esta propuesta)
